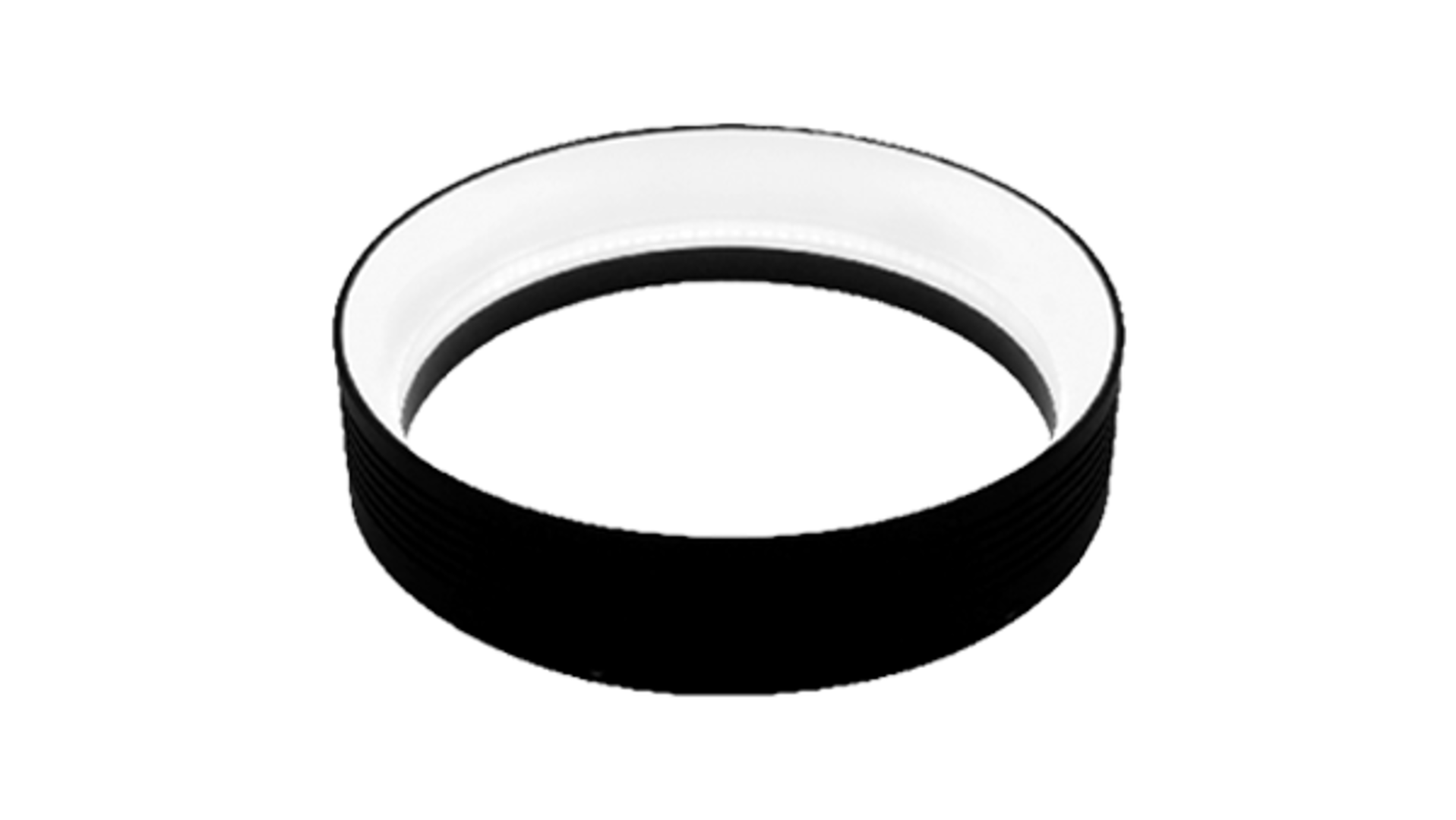

저각도 링 확산 광원은 낮은 각도의 빛을 확산 구조로 조사하여 그림자를 최소화하고 표면 결함을 선명하게 강조하는 머신비전 전용 조명 장치입니다.

기존 저각도 링 광원이 직접광으로 표면 요철을 강조하는 데 초점이 맞춰져 있다면, 본 제품은 확산 조명 구조를 결합하여 균일한 조사와 결함 강조 효과를 동시에 확보합니다.

특히 금속, 플라스틱, 유리 등 다양한 소재에서 발생하는 난반사 억제와 균일광 확보에 탁월하며, 전자·반도체·정밀 부품 검사에 널리 활용됩니다.



---





     [Connector Component Status]                      [USB Plug Presence]                              [Seal Ring Presence]                       [Automotive Part Coil Positioning]



■ 확산 조명 구조로 그림자를 줄이면서도 저각도 효과로 표면 요철과 결함을 선명하게 검출합니다.

■ 반사율이 높은 소재 검사에서 깨끗하고 대비 높은 영상 확보

■ 금속, 플라스틱, 유리 등 다양한 소재와 곡면 검사에 최적화

■ 표준 링 구조 설계로 카메라·렌즈 중심축 정렬이 용이하며 자동화 장비에 쉽게 통합



---



■ 저각도 확산 구조를 적용합니다.

  : 낮은 각도의 빛을 확산시켜 조사함으로써, 잔스크래치와 요철을 선명하게 드러내면서 그림자를 억제합니다.

■ 균일한 조사 환경을 제공합니다.

  : 광량 분포가 고르게 설계되어 대상 전체에서 일정한 조도를 유지합니다.

■ 다양한 직경 및 파장 옵션을 지원합니다.

  : 검사 대상 크기 및 특성에 맞춰 맞춤형 직경·파장대역 설계가 가능합니다.

■ 반사체 검사에 효과적입니다.

  : 난반사 현상을 줄여 금속·유리와 같은 반사체 검사에 안정적인 영상 품질을 제공합니다.



---



■ 적용 분야

• 전자 부품 검사: 커넥터, PCB, 단자 외관 불량 탐지

• 반도체 검사: 웨이퍼, 칩, 패키지 표면 검사

• 정밀 가공품 검사: 금속 표면 스크래치, 단차, 미세 요철 검사

• 유리 및 플라스틱 검사: 투명/반투명 소재의 표면 결함 탐지

• 자동차 및 전장 부품 검사: 하우징, 커버류, 곡면 부품 외관 검사
