SRI 시리즈 3D 레이저 프로파일러는 레이저 발광부, 수광부, 제어 모듈을 일체화한 초소형·고정밀 3D 측정 센서입니다.

삼각측량 기반의 정밀 광학 구조와 고감도 CMOS 센서를 결합해, 미세 단차·높이·형상·갭·플랫니스 등을 실시간으로 정밀 측정합니다.

특히, SRI 시리즈는 컴팩트한 일체형 디자인(IP67) 으로 별도의 제어기 없이도 직접 데이터 처리 및 출력이 가능해 자동화 장비 내장형 검사 시스템에 최적화되어 있습니다.

SR 시리즈의 고성능 기술을 소형화한 모델로, 초고속 스캔(최대 67kHz) 과 나노미터급 반복정도(0.1μm 수준) 를 실현하며,

모듈형 로봇 비전·반도체 공정·정밀 조립 검사·갭 측정 등 산업 전반에 폭넓게 활용됩니다.



---

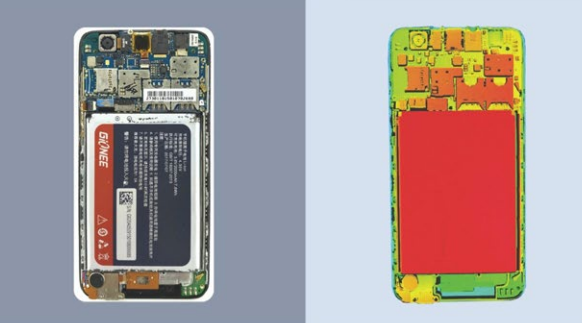

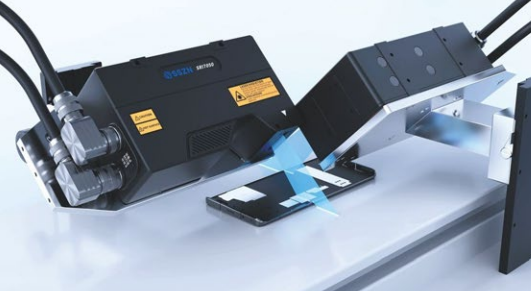

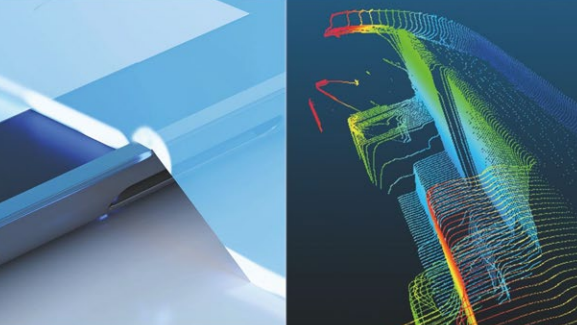

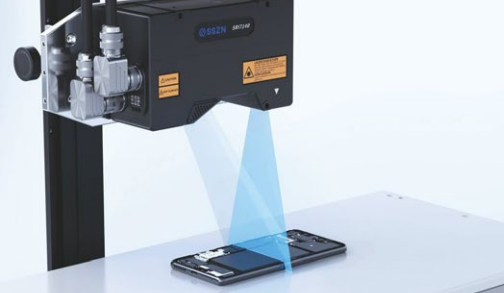

                            [Mobile Phone Frame Accessory Detection]                                                          [Detection of Length, Width and R Angle]

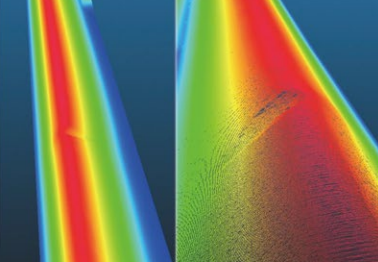

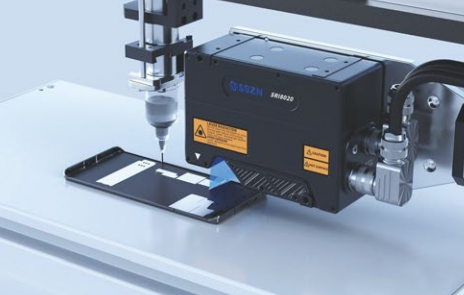

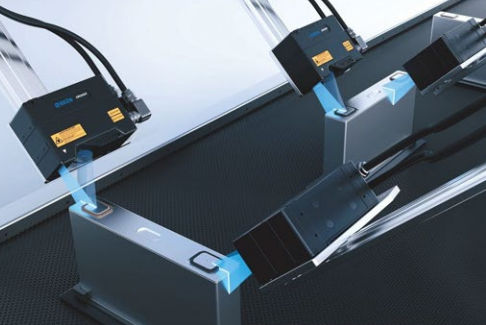

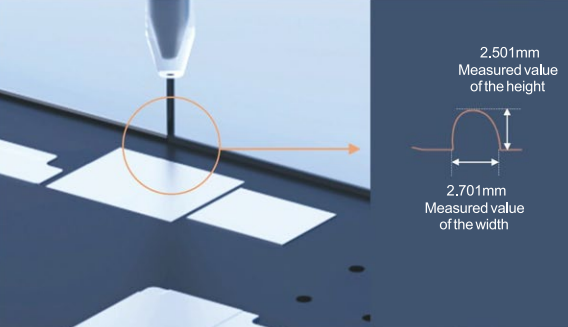

                               [Glue Guiding + Glue Path Detection]                                                                             [Welding Quality Inspection]



■ 초소형 올인원 설계 : 센서·광원·제어부 일체형 구조로 설치 공간 절약 및 케이블 단순화

■ 고정밀·고속 스캔 성능 : 최대 67,000 프로필/초, 0.1μm Z 해상도로 초정밀 측정 가능

■ 자체 데이터 연산 지원 : 외부 컨트롤러 없이도 센서 자체에서 3D 데이터 생성 및 출력

■ 산업용 내구성 강화 : IP67 방진·방수 등급, 진동과 먼지에 강한 견고한 구조

■ 다양한 파장·출력 모델 제공 : 검사 대상과 반사율에 따라 405nm~660nm 레이저 선택 가능



---



■ 일체형 설계로 설치 효율 극대화합니다.

  별도의 제어 박스 없이 센서 단일 모듈로 구성되어 공간 제약이 있는 장비에도 손쉽게 통합할 수 있습니다.



■ 초고속·초정밀 스캔을 지원합니다.

  최대 67kHz 스캔 속도, 214M 포인트/초의 샘플링 속도로 고속 라인 검사에 최적화되어 있습니다.



■ 정밀 Z축 해상도를 제공합니다.

  최대 0.1μm Z축 반복정도로 미세한 높이 차이와 표면 형상도 정확히 측정합니다.



■ 산업 표준 통신 및 SDK 호환성을 갖습니다.

  GigE, RS232, EtherCAT 통신 지원과 함께 Halcon, LabVIEW, C#, C++ 등 SDK 연동을 지원합니다.



■ 고내구성 산업용 하우징을 적용합니다.

  IP67 등급의 밀폐형 알루미늄 하우징으로 고온·습도·먼지 환경에서도 안정적 동작이 가능합니다.



---



Parameter / Model	SRI7050	SRI7060	SRI7120R	SRI7080	SRI7140
Refercence Distance	50mm	60mm	120mm	80mm	140mm
Z-axis height(f.s.)	16mm	33mm	27mm	42.5mm	88mm
Upper visual field height	7.5mm	13.5mm	12.5mm	18mm	34mm
Lower visual field height	8.5mm	19.5mm	14.5mm	24.5mm	54mm
X-axis width(near side)	26mm	34mm	41mm	51mm	70mm
X-axis width(Reference Distance)	28mm	40mm	46mm	58mm	86mm
X-axis width(remote side)	30mm	49mm	53mm	69mm	110mm
Light source wavelength	405nm	405nm	650nm	405nm	405nm
Laser grade	2M	2M	2M	2M	2M
Laser output power	10mW	10mW	10mW	10mW	10mW
z-axis linearity	0.02%F.S	0.02%F.S	0.02%F.S	0.02%F.S	0.02%F.S
z-axis repeatability	0.2um	0.3	0.6	0.4	0.5
z-axis repeatability	2.5	4	4	5	7.5
z-axis data interval	10	15	16	20	30
z-axis contour points	3200	3200	3200	3200	3200
Scanning speed(Hz)	1500~10000	1500!10000	2500~10000	1500~10000	1500~10000
Input voltage(power)	DC 24V(45W)	DC 24V(45W)	DC 24V(45W)	DC 24V(45W)	DC 24V(45W)
Dimension(mm)	165.5 x 54 x 94.5	150.5 x 54 x 94.5	136 x 54 x 118	155.5 x 54 x 94.5	155.5 x 54 x 94.5
Weight(g)	1100	1020	1000	1150	1000



Parameter / Model	SRI7240	SRI7400R	SRI7300	SRI7700	SRI7900	SRI71600
Refercence Distance	240mm	400mm	270mm	700mm	833mm	1070mm
Z-axis height(f.s.)	153mm	339mm	347mm	315mm	710mm	1530mm
Upper visual field height	59mm	115mm	102mm	140mm	230mm	380mm
Lower visual field height	94mm	224mm	245mm	175mm	480mm	1150mm
X-axis width(near side)	114mm	146mm	225mm	357mm	320mm	745mm
X-axis width(Reference Distance)	142mm	195mm	320mm	405mm	435mm	1120mm
X-axis width(remote side)	185mm	300mm	540mm	460mm	670mm	2250mm
Light source wavelength	405nm	660nm	450nm	450nm	450nm	450nm
Laser grade	2M	2M	3R	3R	3R	3R
Laser output power	10mW	10mW	50mW	50mW	50mW	50mW
z-axis linearity	0.02%F.S	0.02%F.S	0.02%F.S	0.02%F.S	0.02%F.S	0.02%F.S
z-axis repeatability	1μm	5	8	10	12	100
z-axis repeatability	13μm	20	25	37.5	40	125
z-axis data interval	50μm	90	100	150	180	500
z-axis contour points	3200	3200	3200	3200	3200	3200
Scanning speed(Hz)	1500~20000	1500~20000	2000~20000	1500~20000	2000~20000	2500~20000
Input voltage(power)	DC 24V(45W)	DC 24V(45W)	DC 24V(60W)	DC 24V(60W)	DC 24V(60W)	DC 24V(60W)
Dimension(mm)	200 x 54 x 100	200.5 x 54 x 94	218 x 64 x 116	600 x 58 x 86	300 x 67 x 105	294.5 x 59 x 102
Weight(g)	1200	1200	2000	3000	2305	1805
