Gocator® 5500 시리즈는 Gocator®의 신뢰받는 레이저 및 구조광 기반 3D 스마트 센서 라인업에, 특허받은 라인 콘포컬 이미징(Line Confocal Imaging, LCI)

기술을 추가한 제품입니다.

이 센서는 기존의 콘포컬 기술과 차별화된 이중 축 광학 설계를 채택하여, 3D 형상(Topography), 3D 단층 촬영(Tomography), 2D 강도(Intensity) 데이터를 동시에

생성할 수 있는 독보적인 성능을 제공합니다.​​​​​​​​​​​​​​

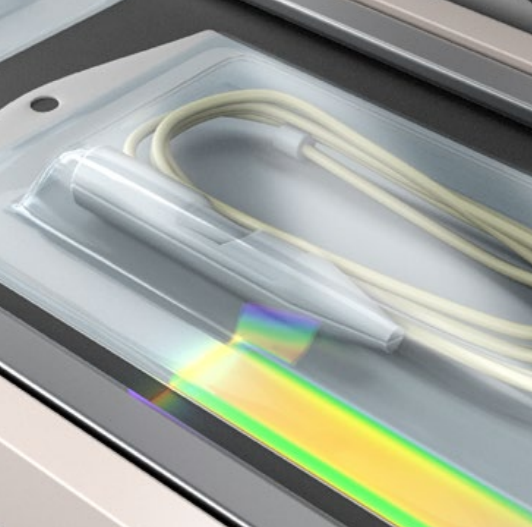

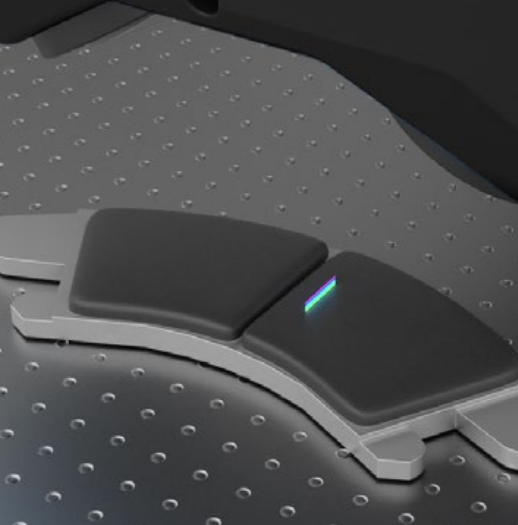

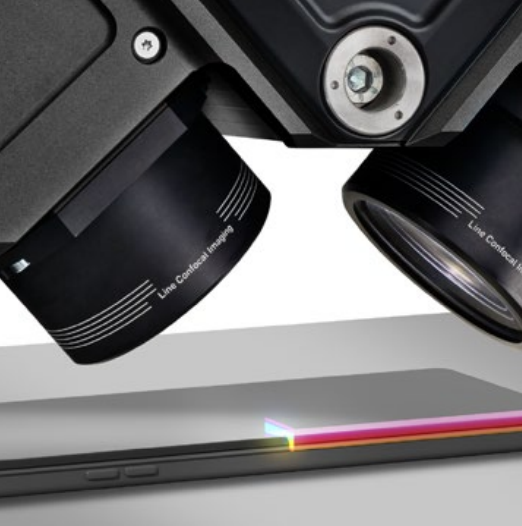

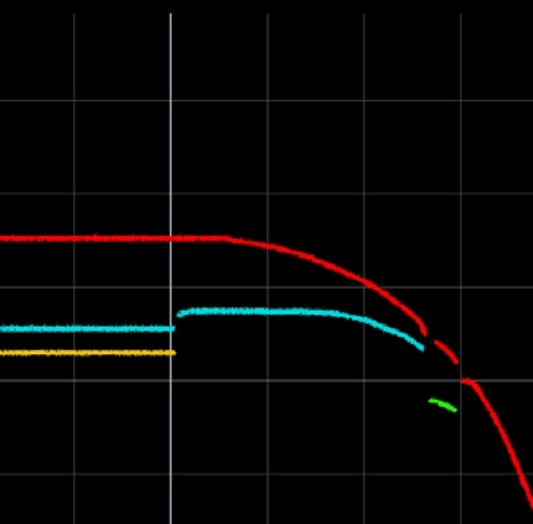

[Multi-layer phone display inspection]                  [software output]                             [Brake pad roughness inspection]          [Medical seal integrity inspection]



---

​​​​​​​

• 다층 구조의 샘플에서도 다중 프로파일을 동시에 생성

• 프로파일당 1,792개의 데이터 포인트 생성

• 최대 40kHz의 초고속 스캔 속도 (가속 모드 사용 시)

• 고해상도 X축 정밀도와 서브미크론급 Z축 정밀도

• 다양한 재질과 표면 조건에 대응 가능

• 이중 축 광학 설계를 통한 우수한 신호 품질 확보

• 차세대 온보드 측정 및 검사 소프트웨어 탑재



---



■ 더 미세한 형상을 감지하는 이중 축 광학 설계

  Gocator 5500 시리즈 센서는 이중 축(Dual-axis) 광학 시스템을 채택하여, 노이즈 내성(잡음 저항성)을 향상시키고 신호 품질을 극대화합니다.

  이를 통해, 일반적으로 스캔이 어려운 표면이나 아주 미세한 형상도 정밀하게 측정할 수 있습니다.



■ 3D 단층 영상, 3D 형상, 2D 강도 데이터를 동시에 생성

  Gocator® 5500 시리즈 센서는 소재의 각 층에 대해 3D 단층 영상(Tomography), 3D 형상(Topography), 2D 강도(Intensity) 데이터를 동시에 생성합니다.

  이를 통해 각 개별 층의 두께를 정밀하게 측정하거나, 하부(이차) 층의 결함을 탐지하는 것이 가능합니다.



■ 초고속 · 초고해상도 측정 성능

  Gocator® 5500 시리즈는 고속 맞춤형 이미저와 고성능 전자 하드웨어를 탑재하여, 측정 등급(Metrology-grade)의 정밀 검사를 최대 40kHz의 속도로 제공합니다.

  (GoMax 또는 PC 가속 사용 시)

  가변 시야(Field of View) 설정이 가능하며, X축 해상도는 최대 2.5 마이크론, Z축 반복 정밀도는 최대 0.05 마이크론까지 지원합니다.



■ 측정 및 검사 소프트웨어 기본 제공

  Gocator® 5500 시리즈는 LMI의 첨단 스마트 센서 설계 아키텍처를 기반으로 하며, 웹 기반의 직관적인 인터페이스, 내장형 측정 도구, I/O 연결 기능, 멀티 레이어(다층)

  프로파일링 지원 기능을 포함하고 있습니다.

  또한, PC 가속 기능을 통해 복잡한 검사 작업도 빠르고 효율적으로 처리할 수 있습니다.



---



5500 SERIES MODELS	5504	5512	5516
Scan Rate (Hz) (1)	2100 - 39000	4200 - 40000	3800 - 38000
Data Points / Profile	1792	1792	1792
Resolution X (µm) (Profile Data Interval)	2.5	6.5	9.9
Linearity Z (+/- % of MR)	0.03	0.07	0.04
Repeatability Z (µm) (2)	0.07	0.17	0.42
Resolution Z (µm)	0.15	0.35	0.85
Clearance Distance (CD) (mm)	7.8	19.1	61.3
Measurement Range (MR) (mm)	1.1	3	5.5
Field of View (FOV) (mm)	4.3	11.6	17
Max. surface slope on mirror (deg)	± 15.0	± 20.0	± 13.5
Dimensions (mm)	60 x 190 x 303	91 x 354 x 419	113 x 358 x 440
Housing	IP67	IP55	IP50
Weight (kg)	5	19	21



---

​​​​​​​

ALL 5500 SERIES MODELS
Interface	Gigabit Ethernet		(1) Speed ranges are from default configuration (full field of view and full measurement range) to high speed configuration (optimized imager readout, reduced field-ofview and measurement range). (2) These results are achieved with LMI standard target and optimized sensor configuration.
Inputs	Differential / Single Ended Encoder, Trigger
Outputs	2x Digital output
Factory Communication	PROFINET, Modbus, EtherNet/IP, ASCII, Gocator
Input Voltage (Power)	Gocator 5512/5516: +24-48 VDC (+/- 5%) @ 62 W, Gocator 5504: +24-48 VDC (+/-5%) @ 48 W
Operating Temperature	15 to 35°C
Storage Temperature	-30 to 70°C
Vibration Resistance	10 to 55 Hz, 1.5 mm double amplitude in X, Y, and Z directions, 2 hours per direction
Shock Resistance	15 g, half sine wave, 11 ms, positive and negative for X, Y, and Z directions
Scanning Software	Browser-based GUI and open source SDK for configuration and real-time 3D visualization. Open source SDK, native drivers, and industrial protocols for integration with user applications, third-party image processing applications, robots, and PLCs.



---
