PMSL 2.5D는 광도 스테레오(Photometric Stereo) 기술을 기반으로 설계된 2.5D 표면 검사 시스템입니다.

돔형 다영역 확산 반사 광원과 고속 라인 스캔 카메라를 조합하여, 그림자와 반사를 효과적으로 제거하면서 표면의 미세 결함과 형상을 정밀하게 복원합니다.

이 시스템은 표준 영상뿐 아니라 2.5D 형상 데이터, 다방향 반사 맵, 적외선 투과 영상 등 다중 이미지를 동시에 출력하여 이물, 기포, 긁힘, 코팅 불량 등

복합 결함을 직관적으로 분석할 수 있습니다.



---

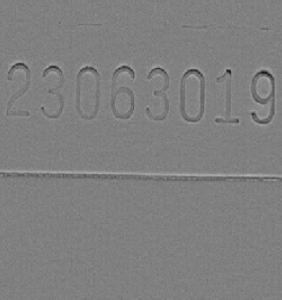

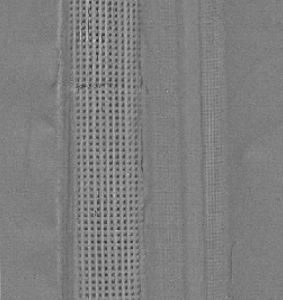

             [Standard Image]                                [PMSL-2.5D Photography]                              [Standard Image]                              [PMSL-2.5D Photography]



■ 그림자 제거 및 반사 억제  : 다영역 확산 반사 조명 설계로 균일 조도 확보 및 반사체 검사 최적화

■ 다채널 결함 이미지 출력 : 표준 사진, 2.5D 형상 맵, 다방향 특징 맵을 동시에 출력

■ 적외선 투과 기능 내장 : 필름 및 코팅 하부의 이물, 기포 등 비표면 결함도 선명하게 식별

■ 고속 라인 스캔 구조 : 정밀도 손실 없이 고속 생산라인과 동기화 가능

■ 정밀 높이 조정 기능 : 마이크로 컨트롤러 기반 미세 초점 조정 및 정렬이 간편



---



■ 광도 스테레오 기반 다중 광원 구조

  : 돔형 다영역 조명을 통해 다양한 입사각의 빛을 조사하여 표면의 미세 요철과 반사 특성을 정밀하게 추출합니다.

■ 다차원 결함 시각화 기능

  : 표준 이미지 외에도 2.5D 형상 맵, 다방향 반사 특징 맵을 동시에 제공하여 한 장비로 다층적 품질 검사가 가능합니다.

■ 적외선(IR) 투과 광원 내장

  : 적외선 파장을 사용해 필름, 코팅, 유리 표면 하부 결함까지 관통 감지할 수 있습니다.

■ 고속 라인 스캔 카메라 탑재

  : 초고속 스캔 라인을 통해 대면적 검사도 정밀·신속하게 수행합니다.

■ 손쉬운 높이 조정 컨트롤러

  : 정밀 위치 보정 및 광학 초점 조절이 간편하여 유연한 검사 환경 구성이 가능합니다.



---



No	Model	Camera				Light source			System parameters @ full field of view
		Camera resolution	Pixel size (μm)	Data interface	Lens interface	Luminous surface (mm)	Color	Communication interface	Maximum encoder frequency (kHz)
1	INS-PMSL-2.5D-4KCL-DL	4096*2	7*7	CameraLink	M42*1	Φ300	White light/infrared light	Ethernet	25
2	INS-PMSL-2.5D-8KCXP-DL	8192*1	7*7	CXP	M72*0.75/F Mount	Φ300	White light/infrared light	Ethernet	20
3	INS-PMSL-2.5D-16KCXP-DL	16384*1	3.5*3.5	CXP	M72*0.75	Φ300	White light/infrared light	Ethernet	16
4	INS-PMSL-2.5D-4KCL-DM	4096*2	7*7	CameraLink	M42*1	Φ180	White light/infrared light	Ethernet	25
5	INS-PMSL-2.5D-8KCXP-DM	8192*1	7*7	CXP	M72*0.75/F Mount	Φ180	White light/infrared light	Ethernet	20
6	INS-PMSL-2.5D-16KCXP-DM	16384*1	3.5*3.5	CXP	M72*0.75	Φ180	White light/infrared light	Ethernet	16
7	INS-PMSL-2.5D-4KCL-DS	4096*2	7*7	CameraLink	M42*1	Φ86	White light/infrared light	Ethernet	25
8	INS-PMSL-2.5D-8KCXP-DS	8192*1	7*7	CXP	M72*0.75/F Mount	Φ86	White light/infrared light	Ethernet	20
9	INS-PMSL-2.5D-16KCXP-DS	16384*1	3.5*3.5	CXP	M72*0.75	Φ86	White light/infrared light	Ethernet	16
