위상 정보가 포함된 패턴조명을 연속적으로 투영함으로써 결함 검출 목적에 적합한 다양한 이미지를 합성합니다.

위상편차 시스템 정반사 영상 촬영기술은 반사율이 높은 대상물체의 디펙포인트를 높은 대비를 줄수 있어 신뢰성있는 검사가 가능합니다.



---

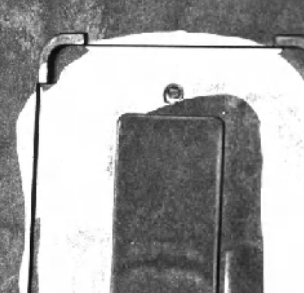

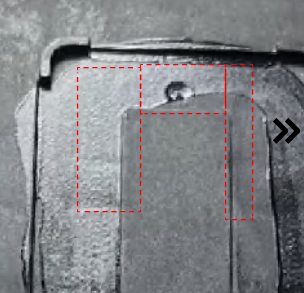

                   [Actual photos]                                      [Standard image]                              [PMDL-2.5D photography]



■ 반사율 높은 표면 검사에 적합

  : 정반사 원리를 활용하여 표면 질감 특성과 불규칙한 조명의 영향을 제거하고, 이전에는 촬영할 수 없었던 미세한 결함을 강조합니다.

■ 다양한 이미지 출력

  : 확산 반사, 정반사, 광택 비율, 형상 도면, 표준도면 등의 계산된 이미지를 포함하여 제품 윤곽

■ 고속 영역 배열 스마트 카메라

  : 이동 기구 없이 통합된 이미지 처리와 계산으로 작동합니다.



---





No	Model	Camera				Light source			System parameters @ full field of view
		Camera resolution	Pixel size (μm)	Data interface	Lens interface	Luminous surface (mm)	Color	Communication interface	Maximum encoder frequency (kHz)
1	INS-PMDL-2.5D-4KCL-10M	4096*2	7*7	CameraLink	M42*1	100*100	White light	Ethernet	25
2	INS-PMDL-2.5D-4KCL-30M	4096*2	7*7	CameraLink	M42*1	300*100	White light	Ethernet	25
3	INS-PMDL-2.5D-8KCXP-30M	8192*1	7*7	CXP	M72*0.75	300*100	White light	Ethernet	27.5
4	INS-PMDL-2.5D-8KCXP-50M	8192*1	7*7	CXP	M72*0.75/F Mount	500*100	White light	Ethernet	27.5
5	INS-PMDL-2.5D-16KCXP-50M	16384*1	3.5*3.5	CXP	M72*0.75	500*100	White light	Ethernet	10
