LiSa-SWIR 시리즈는 InGaAs 센서 기반의 단파 적외선(SWIR, 900–1700nm) 라인 스캔 카메라로,

고감도와 저노이즈 특성을 갖춘 비접촉 비파괴 검사용 고성능 솔루션입니다.

최대 60kHz 라인 속도와 1024픽셀 해상도, 14비트 출력을 지원하며,

반사·투과 기반 재질 분석, 수분 감지, 식품·반도체·태양전지 검사 등에 최적화되어 있습니다.



---

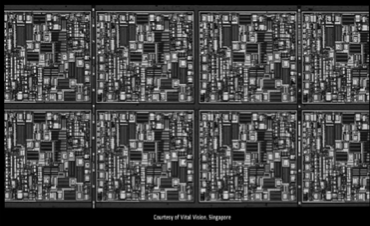

           [실리콘 웨이퍼 검사 이미지]                                         [칩셋 검사 이미지]



■ 900–1700nm SWIR 스펙트럼 대응 : 금속, 실리콘, 플라스틱, 유기물 등 가시광으로 보이지 않는 영역까지 감지

■ 고감도 InGaAs 센서 : 미세 신호까지 정밀 검출, 열 노이즈 최소화

■ 고속 라인 스캔 (최대 60kHz) : 인라인 검사 환경에서도 실시간 고속 측정 가능

■ 14비트 고정밀 신호 출력 : 높은 다이나믹 레인지와 데이터 정밀도 제공

■ GigE Vision 인터페이스 지원 : 산업용 네트워크 통합 및 호환성 우수



---



■ 2048 × 1 픽셀 해상도, 최대 60kHz 프레임 속도

■ Bad Pixel 보정(BPR) 및 내장 비균일성 보정(NUC) 기능 내장

■ 광시야각(FOV) 확보로 대면적 검사에 적합

■ 900–1700 nm 파장대 InGaAs 센서 탑재

■ TEC 냉각 기능 내장으로 안정적인 성능 유지

■ 3단계 이득 설정 지원

■ 높은 양자 효율(QE): 평균 85% 이상

■ 낮은 센서 노이즈: < 250 e⁻

■ 글로벌 셔터 방식 채택

■ CameraLink 인터페이스

■ 전용 소프트웨어 NITLink 및 SDK 지원

■ 컴팩트한 크기(46 × 46 × 65.6 mm), 경량 설계

■ 공정 제어 시스템에 손쉽게 통합 가능

■ 유럽에서 제조, 24개월 품질 보증 제공



---



Technical Specification
Sensor		NSC1801T-SI
Material		InGaAs
Resolution		2048*1
Pixel pitch		7.5μm
Spectral response		0.9 to 1.7μm
Dual response		Linear (Low, Medium & High Gain)
Modes		ITR, ROI
QE		>85%
Output		CameraLink
Frame rate		60kHz full frame
Exposure time		10μs to 220ms
Read-out noise		250e- (High Gain) 450e- (Medium Gain) 4000e- (Low Gain)
Trigger		IN/OUT (LVTTL-Hirose connector) IN through CC1 (CL interface) Selectable delay
Power range		12V
Dimension		46*46*65.5mm
Mount		C-Mount native
Weight		< 250g
ADC		14 bits
Operating Temp		0℃ to +65℃
