스마트 프로파일 센서는 다양한 측정 기능을 하나의 센서에 통합한 컴팩트형 2D 프로파일 측정기로, 별도의 소프트웨어 없이도

실시간 분석, 설정, 보정이 가능한 올인원 솔루션입니다.



---

​​​​​​​​​​​​​​​​​​​​​



                                    [인라인 품질 관리]                                                                                            [치수 공차 확인]

​​​​​​​

                                     [위치 제어]                                                                                             [로봇의 정밀 위치 설정]



​​​​​​​■ 스마트 기능 툴 박스

■ 직관적인 웹 인터페이스

■ 최대 5 마이크로 미터의 정밀한 분해능

■ 스마트 연결 – IO-Link, 이더넷

■ 다양한 물체에 대한 16가지 제품 변형



---



■ 인라인 품질 관리

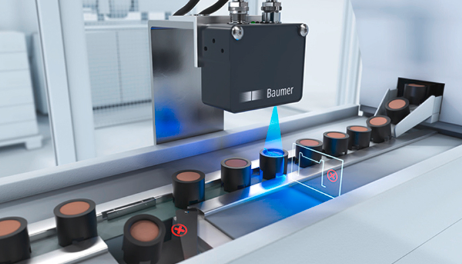

  : 스마트 2D 프로파일 센서는 초음파 변환기의 높이를 정밀하게 측정하여 형상을 제어합니다.

  : 측정 결과는 불량 부품을 자동으로 분류하는 데 활용되어 양품만이 후속 공정으로 전달됩니다.

■ 치수 공차 확인

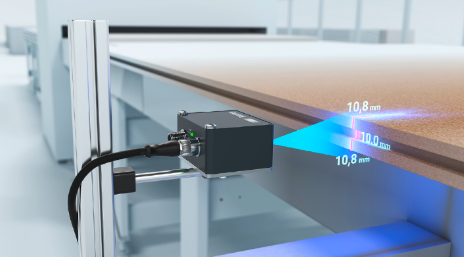

  : 바닥 패널을 검사하여 홈과 그루브가 정확하게 가공되었는지를 검증할 수 있습니다.

  : 검사 결과는 즉시 시스템으로 전송되며, 프로파일의 미세한 변화로부터 공구 마모를 조기 감지할 수 있어 유지보수 효율을 높입니다.​​​​​​​

■ 위치 제어

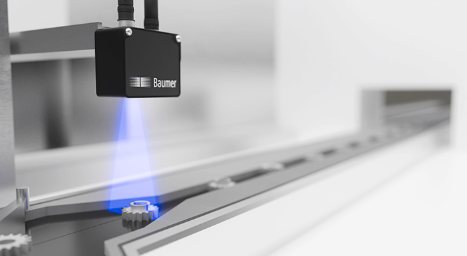

  : 통합 도구인 Profile Matcher를 통해 부품의 정확한 위치를 간단히 판별할 수 있습니다.

  : 센서는 EtherNet/IP, PROFINET, Modbus TCP, OPC UA 등 다양한 산업용 통신 프로토콜을 지원하여, 어떤 제어 환경에서도 손쉽게 통합이 가능합니다.

■ 로봇의 정밀 위치 설정

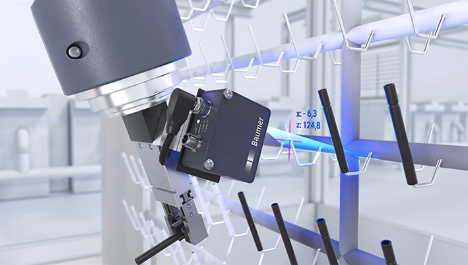

  : 레이저 프로파일 센서는 후크나 마운팅 지점의 위치를 정확히 측정하여, 로봇 팔이 사출 성형 부품을 올바른 위치에 부착할 수 있도록 안내합니다.

  : 경량·소형 하우징과 PoE(Power over Ethernet) 기반 단일 케이블 연결 구조로, 로봇 팔 적용에 필요한 높은 유연성과 간편한 배선을 제공합니다.

  : 설치와 시운전 또한 빠르고 용이합니다.

■ 컨테이너 시스템 로봇 제어

  : OX 시리즈 센서는 랙 없이도 컨테이너 시스템에서의 보관 및 위치 지정 작업을 빠르게 지원합니다.

  : 고속 동작이 필요한 환경에 최적화되어 있으며, 외부 소프트웨어 없이 로봇에 직접 연결 가능합니다.

  : 제어 신호 전송은 IO-Link를 통해 수행되어 안정성과 효율성을 동시에 보장합니다.​​​​​​​

​​​​​​​

---



	OXM200-B02 OXP200-B02	OXM100-R05 OXM200-R05 OXP200-R05	OXM100-R10 OXM200-R10 OXP200-R10	OXM200-B20 OXP200-B20
Measurement Range (MR)	25 mm	50mm	100mm	200mm
Clearance Distance (CD)	60mm	100mm	150mm	300mm
Field of view (FoV)	20~28mm	48~72mm	75~125mm	180~300mm
Resolution X (profile point distance)	30~40µm	80~120µm	125~210µm	310~517µm
Resolution Zave (OX200)	5µm	8~15µm	12~18µm	21~45µm
Resolution Zave (OX100)	-	16~30µm	24~36µm	-
Laser class (OX200)	2	2	2	2
Laser class (OX100)	-	1	1	-
Wavelength	Blue (405 nm)	Red (660 nm)		Blue (405 nm)
