SR SERIES
3D 검사용 레이저 스캐너
상세 설명
SinceVision SR 시리즈 3D 레이저 프로파일러는 샤임플러그( Scheimpflug) 광학 원리와 삼각측량 기술을 기반으로 한 고정밀 3D 형상 측정용 센서입니다.
이 장치는 초고속·고정밀 3D 라인 스캔을 통해 미세 형상, 높이, 평탄도, 단차, 이물, 용접 품질 등을 정밀하게 분석할 수 있으며, 실시간 인라인 품질검사에 최적화되어 있습니다.
SR 시리즈는 최대 67,000 프로필/초의 초고속 스캔 속도와 6400포인트 라인 해상도, 그리고 0.1μm급 Z축 반복정도를 자랑합니다.
고정밀 블루 레이저와 SSHE-CMOS 센서를 결합하여 **반사율이 서로 다른 재질(금속, 유리, 플라스틱 등)**에서도 안정적인 측정이 가능합니다.

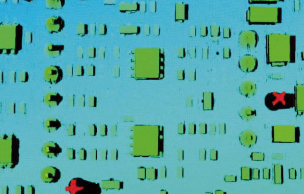

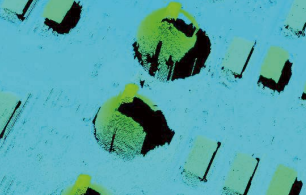

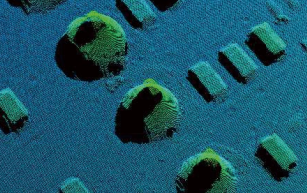

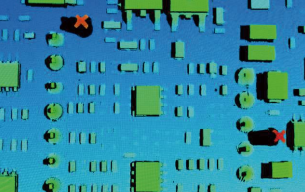

[PCB Sensor Head Inspection]

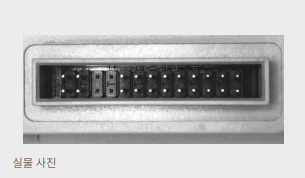

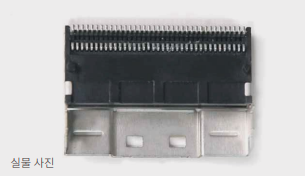

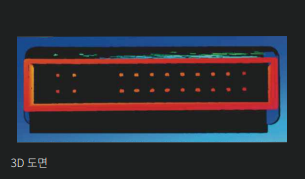

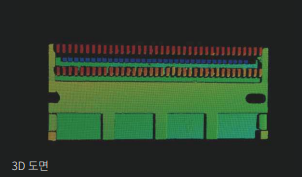

[Connector Inspection]
■ 초고속·초정밀 스캔 성능 : 최대 67kHz 스캔 속도, 1214M 포인트/초 샘플링으로 고속 생산라인에서도 정밀 측정 가능
■ 고다이내믹 범위 이미지 센서 : 밝기 차이가 큰 표면(검은색/광택 표면 등)도 노출 변경 없이 정확하게 측정
■ IP67 등급의 견고한 하우징 : 먼지·습기에 강하며, 산업 환경에서도 안정적 동작 보장
■ 자체개발 Edgelmaging3D 소프트웨어 : 자동 보정, 스티칭, 2D+3D 데이터 융합 지원으로 측정 정확도와 작업 효율 향상
■ 다양한 SDK 및 제어 호환성 : Halcon, VisionPro, C#, LabVIEW 등 주요 개발환경과 완벽 호환
■ 고정밀 블루 레이저를 적용합니다.
405nm 단파장 블루 레이저는 광 산란 최소화와 정밀한 표면 프로파일링을 가능하게 합니다.
투명체·반사체를 포함한 다양한 소재에서 안정적인 측정이 가능합니다.
■ SSHE-CMOS 이미지 센서를 탑재합니다.
고감도·고다이내믹 센서를 통해 어두운 영역과 밝은 영역을 동시에 정밀 인식할 수 있습니다.
짧은 노출(10μs)에서도 정확한 3D 데이터 획득이 가능합니다.
■ UFP 프로세서로 초고속 데이터 처리를 지원합니다.
고속 병렬 연산 IC 기반의 프로세서를 통해 실시간 프로파일 생성 및 3D 출력을 구현합니다.
■ IP67 방진·방수 등급을 충족합니다.
공장 내 먼지, 습기, 오염이 많은 환경에서도 장시간 안정적 측정이 가능합니다.
■ 다양한 소프트웨어 기능을 제공합니다.
자동 보정, 멀티 스캔 스티칭, 다중 카메라 동기화를 통해 대면적·고정밀 검사가 가능합니다.
|
제품군 |
제품번호 |
Profile Points |
측정범위 (mm) |
Z축 반복성 (±μm) |
Z축 선형성 (% of F.S) |
Reference Distance (mm) |
Near-Far FOV (mm) |
최대 X축 해상도 (μm) |
최대 측정 속도 (Hz) |
레이저 (nm) |
인터페이스 |
|
SR5000 |
SR5220 |
3200 |
340 |
8 |
±0.02 |
350 |
440~640 |
200 |
4000~67000 |
450 |
1 GigE |
|
SR5280 |
3200 |
280 |
4 |
±0.02 |
380 |
180~320 |
100 |
2500~67000 |
450 |
1 GigE |
|
|
SR5320 |
3200 |
510 |
7.5 |
±0.02 |
500 |
360~640 |
200 |
2500~67000 |
450 |
1 GigE |
|
|
SR5540 |
3200 |
460 |
8 |
±0.02 |
730 |
390~608 |
200 |
2500~67000 |
450 |
1 GigE |
|
|
SR7000 |
SR7050 |
3200 |
5 |
0.2 |
±0.05 |
50 |
30~31.5 |
10 |
2500~8000 |
405 |
1 GigE |
|
SR7060 |
3200 |
9.5 |
0.3 |
±0.05 |
60 |
41.5~46.5 |
15 |
2500~8000 |
405 |
1 GigE |
|
|
SR7060D |
3200 |
6 |
0.2 |
±0.05 |
57 |
29~31 |
10 |
2500~8000 |
405 |
1 GigE |
|
|
SR7080 |
3200 |
12 |
0.4 |
±0.05 |
80 |
57.4~62.8 |
20 |
2500~8000 |
405 |
1 GigE |
|
|
SR7140 |
3200 |
24 |
0.5 |
±0.05 |
140 |
89~96 |
30 |
2500~8000 |
405 |
1 GigE |
|
|
SR7240 |
3200 |
40 |
1 |
±0.05 |
240 |
138~157 |
50 |
2500~8000 |
405 |
1 GigE |
|
|
SR7300 |
3200 |
288 |
8 |
±0.05 |
300 |
175~320 |
100 |
1000~4000 |
450 |
1 GigE |
|
|
SR7400 |
3200 |
200 |
5 |
±0.05 |
400 |
180~280 |
90 |
2500~8000 |
405 |
1 GigE |
|
|
SR7900 |
3200 |
500 |
12 |
±0.05 |
900 |
359~576 |
180 |
1250~4500 |
450 |
1 GigE |
|
|
SR71600 |
3200 |
1500 |
100 |
±0.05 |
1600 |
1000~1600 |
500 |
100~2200 |
450 |
1 GigE |
|
|
SR8000 |
SR8020 |
3200 |
5.2 |
0.1 |
±0.02 |
23 |
13~16 |
5 |
3200~67000 |
405 |
1 GigE |
|
SR8060 |
3200 |
18 |
0.2 |
±0.02 |
60 |
26~36 |
12 |
3200~67000 |
405 |
1 GigE |
|
|
SR8060H |
3200 |
18 |
0.2 |
±0.02 |
60 |
20~20 |
12 |
3200~67000 |
405 |
1 GigE |
|
|
SR8060K |
3200 |
7.5 |
0.2 |
±0.02 |
60 |
28~28 |
12 |
3200~67000 |
405 |
1 GigE |
|
|
SR8062 |
3200 |
8.5 |
0.15 |
±0.02 |
60 |
16~17.6 |
5.5 |
3200~67000 |
405 |
1 GigE |
|
|
SR8080K |
3200 |
7 |
1 |
±0.02 |
80 |
48 |
15 |
3200~67000 |
405 |
1 GigE |
|
|
SR8080K |
3200 |
35 |
1 |
±0.02 |
80 |
43~54 |
19 |
3200~67000 |
405 |
1 GigE |
|
|
SR8082 |
3200 |
284 |
1.1 |
±0.02 |
80 |
84.5~96.9 |
30 |
3200~67000 |
405 |
1 GigE |
|
|
SR9000 |
SR9040 |
6400 |
6.6 |
0.1 |
±0.02 |
40 |
16.2~18 |
3 |
1500~13000 |
405 |
1 GigE |
|
SR9041 |
6400 |
8.6 |
0.1 |
±0.02 |
42 |
18~20 |
3.5 |
1500~13000 |
405 |
1 GigE |
|
|
SR9060 |
6400 |
24 |
0.4 |
±0.02 |
60 |
36~42 |
7 |
1500~13000 |
405 |
1 GigE |
|
|
SR9061 |
6400 |
14.5 |
0.3 |
±0.02 |
60 |
25~30 |
5 |
1500~13000 |
405 |
1 GigE |
|
|
SR9080 |
6400 |
35 |
0.6 |
±0.02 |
80 |
48`59 |
10 |
1500~13000 |
405 |
1 GigE |
|
|
SR9160 |
6400 |
90 |
1.5 |
±0.02 |
160 |
84~120 |
19 |
1500~13000 |
405 |
1 GigE |
