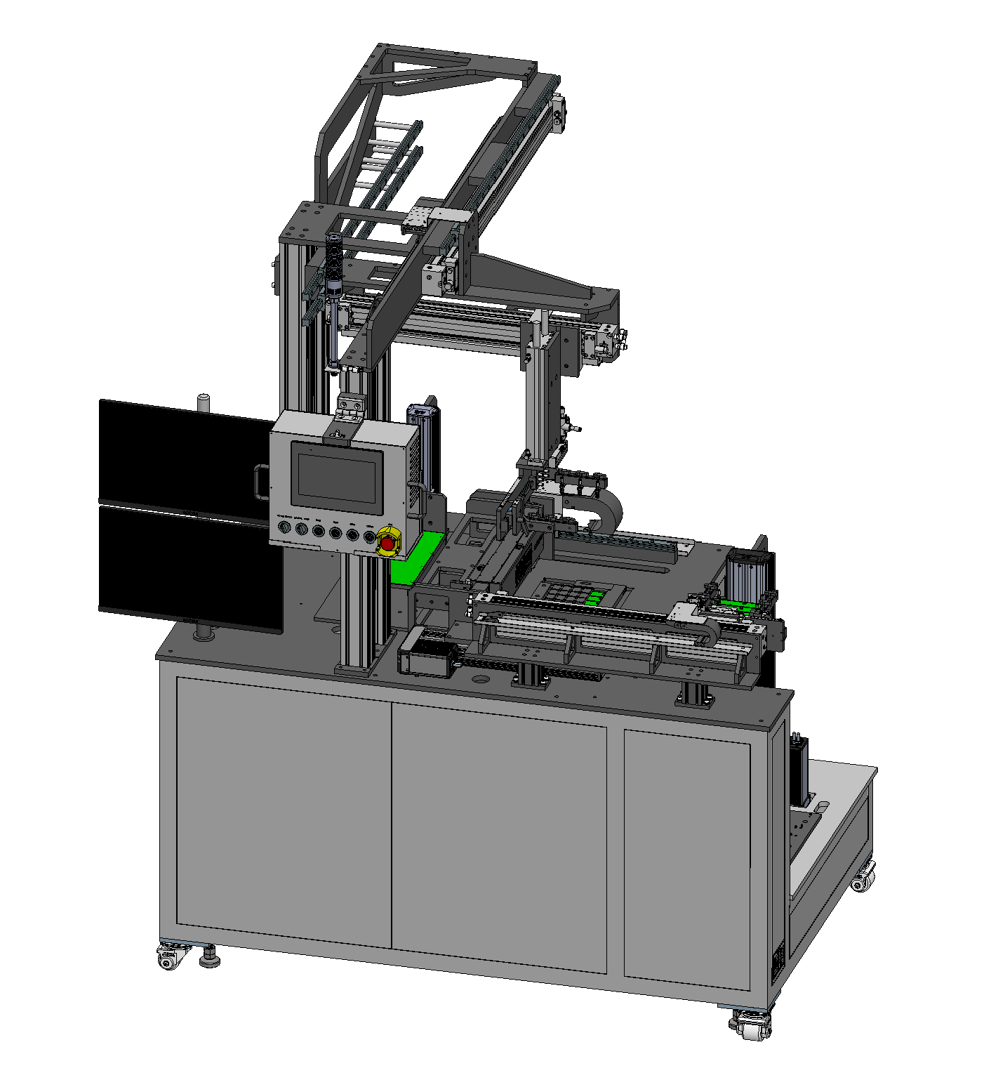

PCB Final Inspection & Sorting System

상세 설명

PCB Final Inspection & Sorting System은 최종 검수가 완료된 PCB를 출하 전 마지막 단계에서 재검사하여, 작업자의 육안 검사 및 취급 과정에서 발생할 수 있는 휴먼에러를 방지하는 자동 광학 검사 시스템입니다.

상·하부에 독립적으로 배치된 고해상도 CIS Line Scan 카메라를 통해 PCB 전면과 후면을 동시에 검사하며, 이물, 미도금, X-Out 마킹 및 표면 결함 등 다양한 불량을 정밀하게 검출합니다. 검사 결과에 따라 자동 픽업 유닛이 양품(OK)은 최종 컨베이어로, 불량품(NG)은 별도의 불량 트레이로 자동 이송하여 불량 유출 방지와 최종 품질 신뢰성을 극대화하는 통합 검사·분류 솔루션입니다.

■ Dual CIS Line Scan 양면 동시 검사 시스템 (Double-Sided Inspection)

PCB 상부와 하부에 각각 고해상도 CIS Line Scan 카메라를 배치하여 제품의 전면과 후면을 동시에 검사합니다.

단일 검사 공정에서 양면의 이미지 데이터를 획득할 수 있어 별도의 PCB 반전 공정 없이 전체 표면 검사가 가능하며, 검사 시간 단축과 생산성 향상을 실현합니다.

■ 최종 품질 검증 및 휴먼에러 방지 (Final Quality Verification)

최종 검수가 완료된 PCB를 대상으로 추가적인 자동 광학 검사를 수행하여 작업자의 육안 검사 과정에서 발생할 수 있는 누락 및 판정 오류를 최소화합니다.

출하 전 마지막 검사 단계에서 불량 여부를 재확인함으로써 불량 제품의 후공정 유입을 방지하고, 최종 품질 관리의 신뢰성을 강화합니다.

■ PCB 표면 결함 및 X-Out 마킹 검출 (Defect & Mark Recognition)

고해상도 영상 분석 기술을 기반으로 PCB 표면의 이물, 미도금, 오염, 패턴 이상 및 외관 결함 등을 자동으로 검출합니다.

또한 X-Out 마킹의 유무와 위치를 인식하여 불량 표시가 있는 PCB를 식별하며, 다양한 검사 항목을 종합적으로 분석하여 양품과 불량품을 정확하게 판별합니다.

■ 검사 결과 기반 자동 분류 시스템 (Automatic OK/NG Sorting)

CIS 검사 결과와 자동 픽업 유닛을 연동하여 양품과 불량품을 자동으로 분류합니다.

검사 판정이 완료된 PCB 중 양품(OK)은 최종 배출 컨베이어로 이송하고, 불량품(NG)은 별도의 불량 트레이에 적재합니다.

검사부터 분류까지 일련의 공정을 자동화하여 작업자의 수작업 분류 오류를 방지하고 공정 효율성을 향상시킵니다.

■ 고정밀 픽업 및 이송 시스템 (Precision Pick & Place)

정밀 모션 제어 기반의 자동 픽업 유닛을 적용하여 PCB를 안정적으로 파지하고 지정된 위치로 이송합니다.

검사 결과에 따른 이송 경로를 자동으로 제어하며, PCB의 위치 편차와 이송 중 충격을 최소화하도록 설계되었습니다.

이를 통해 제품 손상을 방지하고 반복적인 분류 작업에서도 안정적인 이송 성능을 확보합니다.

■ 고속 이미지 처리 및 통합 검사 제어 (Integrated Inspection Control)

상·하부 CIS 카메라에서 획득한 이미지 데이터를 통합 분석하여 PCB 양면의 검사 결과를 종합적으로 판정합니다.

검사 시스템과 픽업 유닛 간 제어 신호를 연동하여 검사, 판정, 분류 및 배출 공정을 순차적으로 수행하며, 작업자의 개입을 최소화한 효율적인 자동 검사 환경을 제공합니다.

■ 최종 컨베이어 연동 및 공정 자동화 (End-of-Line Automation)

최종 배출 컨베이어와 직접 연계되는 구조로 설계되어 PCB 제조공정의 마지막 품질 검증 단계에 적용할 수 있습니다.

검사 완료 후 양품은 후속 컨베이어로 자동 공급하고 불량품은 별도로 분리함으로써, 불량 유출을 방지하고 최종 검사부터 제품 배출까지의 공정 자동화를 구현합니다.

■ 적용 분야

PCB 최종 검사 공정: 출하 전 양면 외관 검사 및 품질 검증
PCB 제조공정: 이물, 미도금, 패턴 불량 및 X-Out 마킹 검사
휴먼에러 방지 공정: 육안 검사 누락 및 불량 판정 오류 방지
자동 분류 공정: 검사 결과 기반 OK/NG 자동 분류 및 이송
PCB 생산 자동화: 최종 검사 설비와 배출 컨베이어 간 연계 자동화
