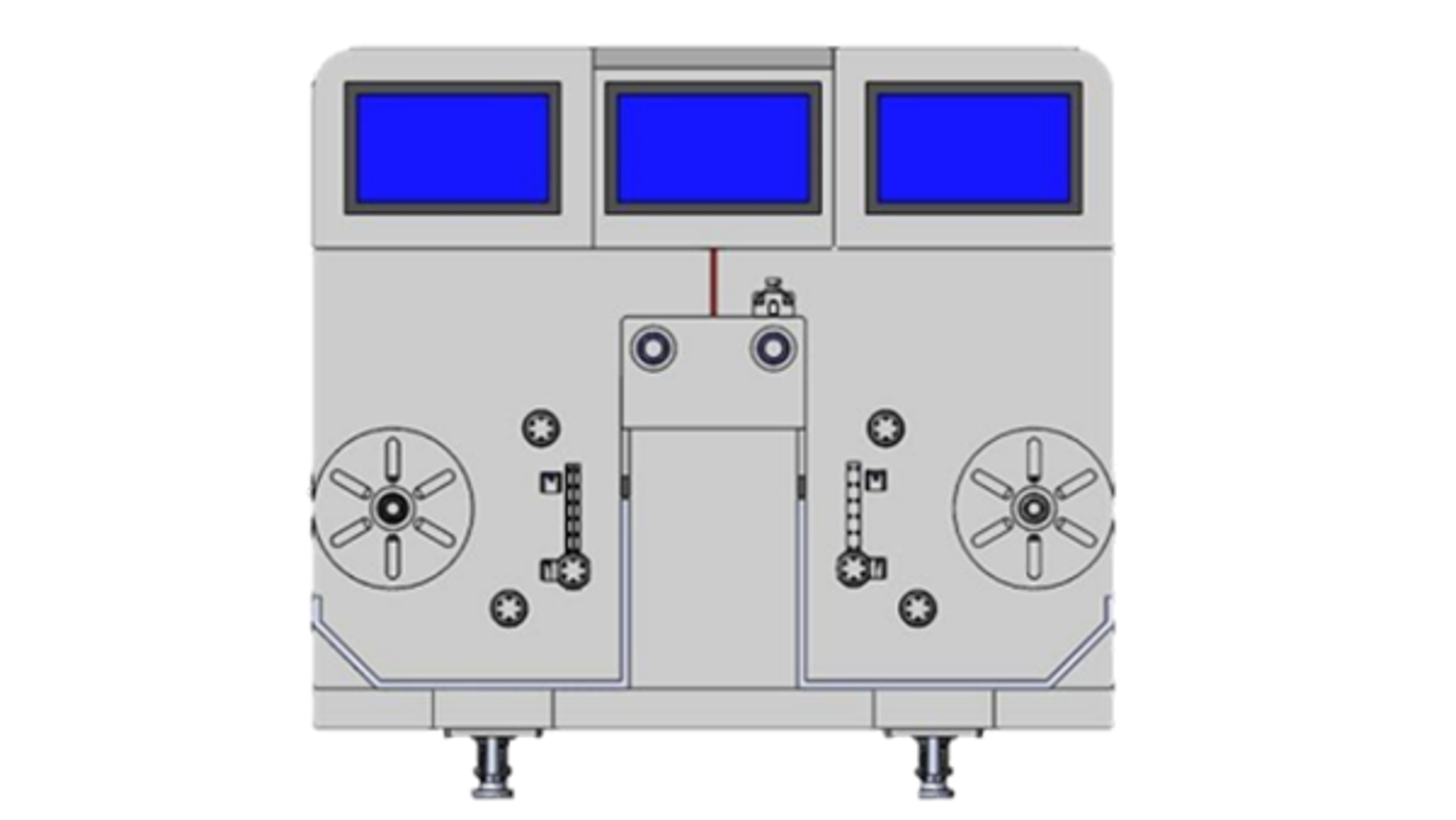

고정밀 Roll-to-Roll 시스템으로, 양방향 코팅 또는 라미네이팅 공정에 최적화되어 있습니다.

​​​​​​​​​​​​​​이중 라인 설계로 생산 효율을 극대화하며, 정밀 제어를 통해 고품질의 공정 품질을 실현합니다.



---



■ 듀얼 라인 동시 공정 시스템 (Dual-Line Process Architecture)

본 Roll-to-Roll 시스템은 좌우 독립 제어가 가능한 이중 라인 구조로 설계되어, 하나의 장비에서 두 개의 롤 공정을 동시에 수행할 수 있습니다. 이를 통해 설비당 생산성을 극대화하고, 다양한 제품 조건에 유연하게 대응할 수 있습니다. 각 라인은 독립적인 장력 제어 및 속도 조절이 가능하여 고정밀 멀티 공정 운용이 가능합니다.



■ 고정밀 웹 핸들링 기술 (Web Handling & Tension Control)

정밀 센서 및 클로즈드 루프 제어 방식의 다중 장력 존 분리 제어 시스템이 탑재되어 있어, 소재 종류 및 공정 조건에 따른 최적의 장력 프로파일을 구현할 수 있습니다. 특히 박막, 극박 금속박 등 민감한 소재의 핸들링에도 안정적인 이송이 가능하며, 미크론 단위의 이탈 허용 범위를 유지합니다.



■ 자동 정렬 시스템 (Auto Web Alignment & Edge Guiding)

카메라 센서 기반의 엣지 가이딩 시스템(EPC) 및 **라인 스캐닝 정렬 시스템(LPC)**이 적용되어, 소재 이송 중 발생할 수 있는 편심 및 스큐(Skew) 현상을 자동으로 보정합니다. 이를 통해 연속 공정에서의 소재 정렬 정확도 ±0.05mm 이하를 달성하며, 공정 품질의 일관성을 확보합니다.



■ 정밀 구동 및 피드백 시스템

각 구동부에는 고정밀 서보 모터와 엔코더가 적용되어, Web 이송 속도 및 위치를 실시간으로 제어합니다. 특히, Start/Stop 구간에서의 소재 흔들림을 최소화하도록 동적 응답 성능이 강화되어 있으며, 고속 연속 운전 시에도 안정적인 제어 성능을 유지합니다.



■ 산업용 HMI 기반 인터페이스

전면에는 대형 산업용 터치스크린 HMI가 설치되어 있으며, 사용자 친화적인 UI를 통해 모든 라인의 운전 조건 설정, 공정 모니터링, 알람 로그, 데이터 기록 등이 직관적으로 관리 가능합니다. OPC-UA 및 SCADA 연동도 지원하여 스마트 팩토리 구현 기반을 제공합니다.



■ 모듈형 설계 및 확장성

기계 구조는 표준화된 **모듈형 프레임(MFU, Modular Frame Unit)**을 기반으로 설계되어, 공정 단계에 따라 라미네이팅, 프린팅, 건조 모듈 등 다양한 공정 모듈을 플러그인 방식으로 추가/변경할 수 있습니다. 이는 고객사 요구에 따른 맞춤형 설계 및 확장에 큰 유연성을 제공합니다.

​​​​​​​

---



■ 응용 산업 분야

• 2차전지 전극 제조 (Coating/Lamination 공정)

• 연료전지 및 수전해 전극 공정

• FPCB, OLED, MLCC, 반도체 패키징용 소재 가공

• 기능성 필름 및 박막 라미네이션
