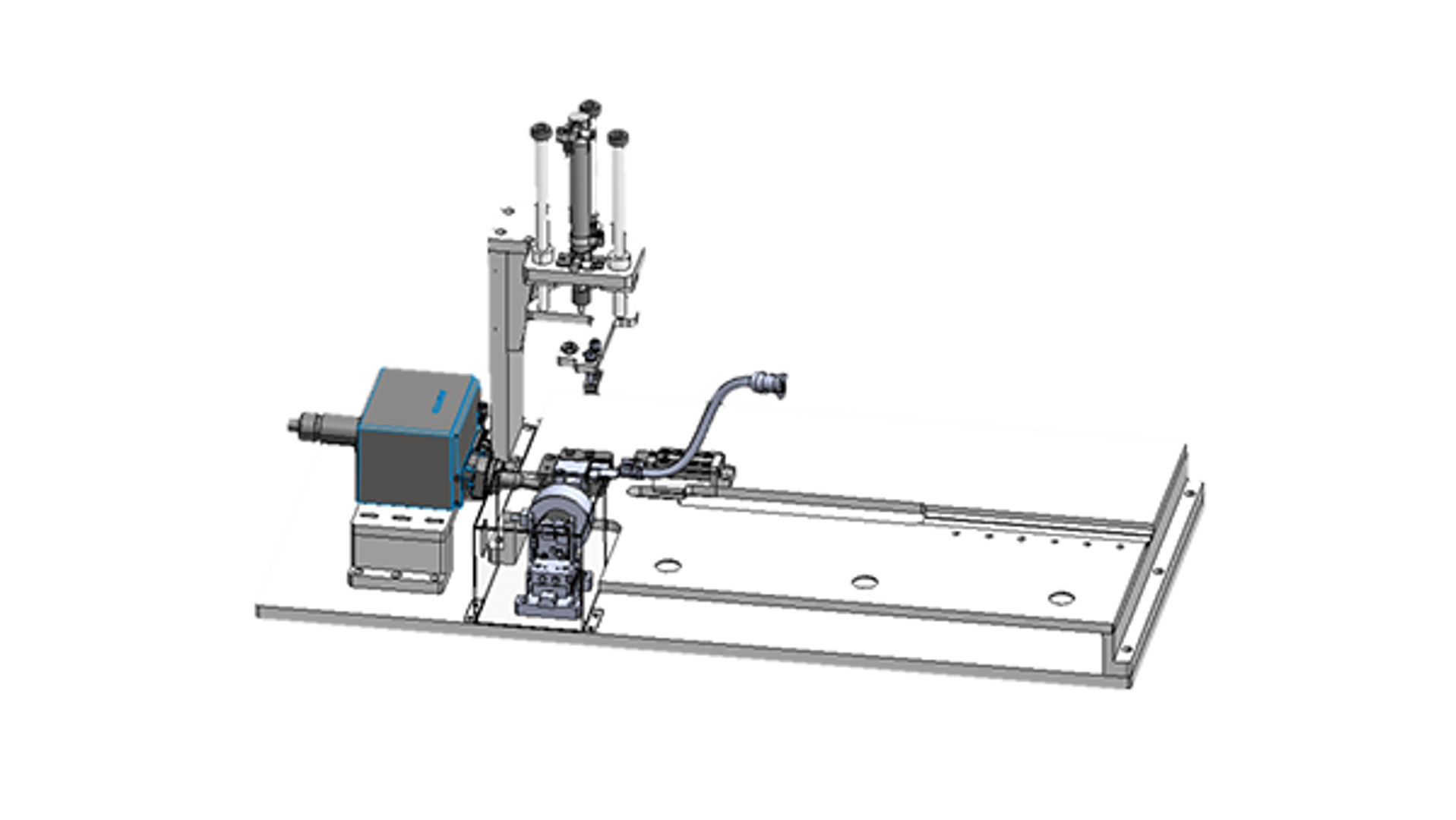

부품의 저항 값을 정밀하게 측정하고, 해당 부품에 고유 데이터를 타각 방식으로 직접 마킹하는 장비입니다.

작업자가 샘플을 간단히 장착하면, 측정과 마킹이 자동으로 이루어지며, 데이터 추적성과 작업 효율성을 동시에 확보할 수 있습니다.

소형·중소량 다품종 생산 환경에 최적화된 스마트 검사 솔루션입니다.



---



■ 고정밀 저항 측정 모듈 탑재

4단자 측정 방식(Four-Wire Measurement)을 기반으로 하여 접촉 저항의 영향을 최소화하며, µΩ 단위의 고정밀 저항 측정이 가능합니다.
서보 기반 Z축 컨트롤과 정밀 프로브 유닛을 통해 안정적인 접촉 압력을 유지합니다.



■ 타각 마킹 시스템 내장

정확한 위치 제어가 가능한 XY 스테이지와 연동된 타각기(Pin Marking System)를 적용하여, 부품 표면에 직접적인 텍스트, 숫자, 코드 등을 타각할 수 있습니다.
측정 결과값에 따라 실시간으로 마킹 내용이 자동 변경되며, 내구성이 뛰어난 영구 마킹이 가능합니다.



■ 작업자 친화적 수동 장착 구조

자동 로딩 대신 작업자가 손쉽게 샘플을 장착할 수 있도록 설계되어, 조작 편의성과 빠른 세팅이 가능합니다.
장비 내부는 개방형 구조로 시인성이 우수하며, 샘플 탈부착 시 불량 또는 오작동을 방지하는 인터락 기능이 포함되어 있습니다.



■ 검사 데이터 저장 및 추적성 기능

측정된 저항 값 및 타각된 데이터는 자동으로 MES 또는 로컬 DB와 연동되어 저장되며, 제품별 개별 이력 관리가 가능합니다.
NG 데이터 필터링 및 알람 기능도 지원하여 불량 분석 및 공정 개선에 효과적입니다.



■ 안전 및 소음 저감 설계

전체 장비는 방진·방음 케이스로 외부 차단되며, 상부에는 타워램프를 통해 장비 상태를 시각적으로 표시합니다.
타각 시 발생하는 소음을 최소화하기 위한 방진 패드 및 흡음재 설계도 포함되어 있습니다.

​​​​​​​

---



■ 적용 분야

• 2차전지 탭, 전극, 커넥터 등 전기적 특성 측정

• 정밀 부품의 고유 식별 마킹

• 전극 제조 및 모듈 조립 전 공정 품질 검사

• 셀 제조 시리즈 및 소형 샘플 검사 자동화
